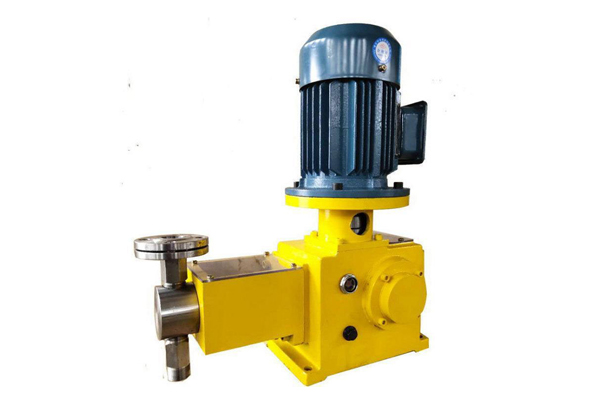

柱塞式計量泵的工作原理及性能特點
發布人：隔膜泵廠家 發布日期：2021-10-11 點擊率： 本文關鍵詞：柱塞式計量泵柱塞式計量泵的流量調節一般通過柱塞行程調節機構來實現。泵在運行時，柱塞行程可以從Z值到升值無限調節，使泵流量在Z值到零的范圍內調節，從而達到調節流量的目的。柱塞行程調節機構有很多種，現在只介紹常用的N型曲軸調節機構。N型曲軸調節機構由N型曲軸和偏心輪組成偏心，通過連桿驅動柱塞往復運動。偏心輪的轉動是電機通過蝸輪蝸桿使下套筒減速，通過下套筒內的滑鍵帶動N型曲軸轉動。由于偏心輪以分體的方式固定在N型曲軸的對角桿上，因此偏心輪與N型曲軸一起轉動。

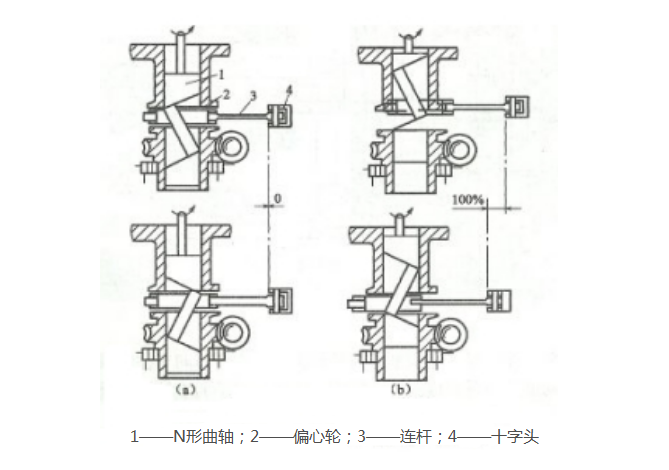

柱塞式計量泵的工作原理如圖所示。偏心輪偏心為Z大行程的1/4，N型曲軸中部偏心為零，而N型曲軸上下兩端距整個軸軸線偏心相同，也是Z大行程的1/4。當N型曲軸在底部時，N型曲軸的偏心和偏心輪的偏心相互抵消，總偏心為零，即偏心輪的ZX與曲軸的旋轉ZX重合，所以行程長度為零。如果N型曲軸和偏心輪的位置如圖(b)所示，N型曲軸在頂部，偏心輪和N型藍軸的偏心半徑為行程大小的1/2，那么柱塞的行程為100 010行程。調節流量時，蝸輪機構通過調節螺桿上的滑鍵帶動螺桿轉動，由于調節座上的螺紋不動，螺桿在轉動的同時上下移動。
柱塞式計量泵的工作原理圖
N型曲軸通過下端的軸承上下移動，從而改變柱塞的行程。由于行程大小可以在0~范圍內變化，計量泵的流量可以從0~額定流量調節。
N型曲軸調節機構是目前比較先進的結構。由于采用N型曲軸將行程調節機械和變速機械集成在一起，結構緊湊，尺寸減小，降低了泵的成本。n型曲軸調節機構操作方便可靠，結構緊湊，目前廣泛應用于計量泵。
柱塞式計量泵的性能特點如下：
1、柱塞的直徑可以做得很小，但不宜太大，一般D=3-200mm。
2、柱塞式計量泵使用的排放壓力范圍很廣，所以應該做成高壓泵。
3、計量泵可輸送高粘度介質，不建議輸送腐蝕性泥漿和危險化學品。
4、軸封是帶泄漏的填料密封，需要定期調整填料。填料和柱塞是一對易損件。
5、流量在10%-100%范圍內，測量精度可達1%，壓力Z可達50Mpa。當出口壓力變化時，流量幾乎不變。
6、沒有安 全泄壓裝置，建議在泵的出口管道上安裝安 全閥。
7、計量泵結構簡單，維護方便，性價比高。
8、所有柱塞式計量泵都可以通過調節行程長度(安裝行程調節器即可實現自動調節)和改變電機頻率來控制流量，可實現遠程控制。
9、這種類型的計量泵可以輸送腐蝕性或非腐蝕性的液體介質，例如溫度為-30-120，粘度為0.3-800 mm2/s的固體顆粒。
